Fleischmann H0 · Technischer Umbau

Drehscheibe präzise digitalisieren

Mechanischer Umbau auf einen NEMA-17-Schrittmotor mit 10:1-Planetengetriebe und Schleifring – ausführlich dokumentiert und mit kostenlosen 3D-Druckteilen.

H0Fleischmann
10:1Planetengetriebe
NEMA 17Schrittmotor
Gratis3D-Druckteile
Das Projekt

Ruhiger Lauf und exakte Positionierung

Der originale Antrieb der Fleischmann-H0-Drehscheibe wird durch einen kräftigen Schrittmotor mit Planetengetriebe ersetzt. Ein mehrpoliger Schleifring führt die elektrischen Verbindungen zuverlässig zur drehenden Brücke.

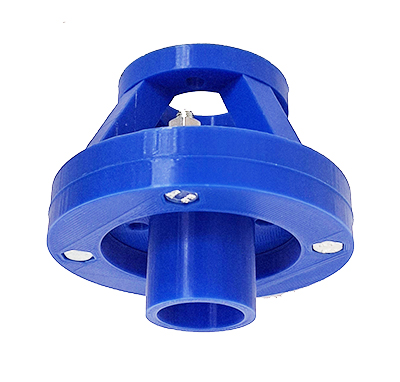

Die eigens konstruierten Druckteile verbinden Motor, Grube und Sensorik zu einer kompakten mechanischen Einheit.

Umbau auf einen Blick

  • Schrittmotor mit 10:1-Planetengetriebe
  • Vier- oder sechspoliger Schleifring
  • Gedruckte Motor- und Sensorhalterung
  • Mechanisch spielfreie Wellenkupplung
  • Geeignet für Step-Control von Fichtelbahn
Wichtig: Der Umbau greift in die Mechanik der Drehscheibe ein. Vor dem Trennen und Kleben alle Maße am eigenen Modell kontrollieren und die Druckteile zunächst trocken anpassen.
Materialliste

Benötigte Komponenten

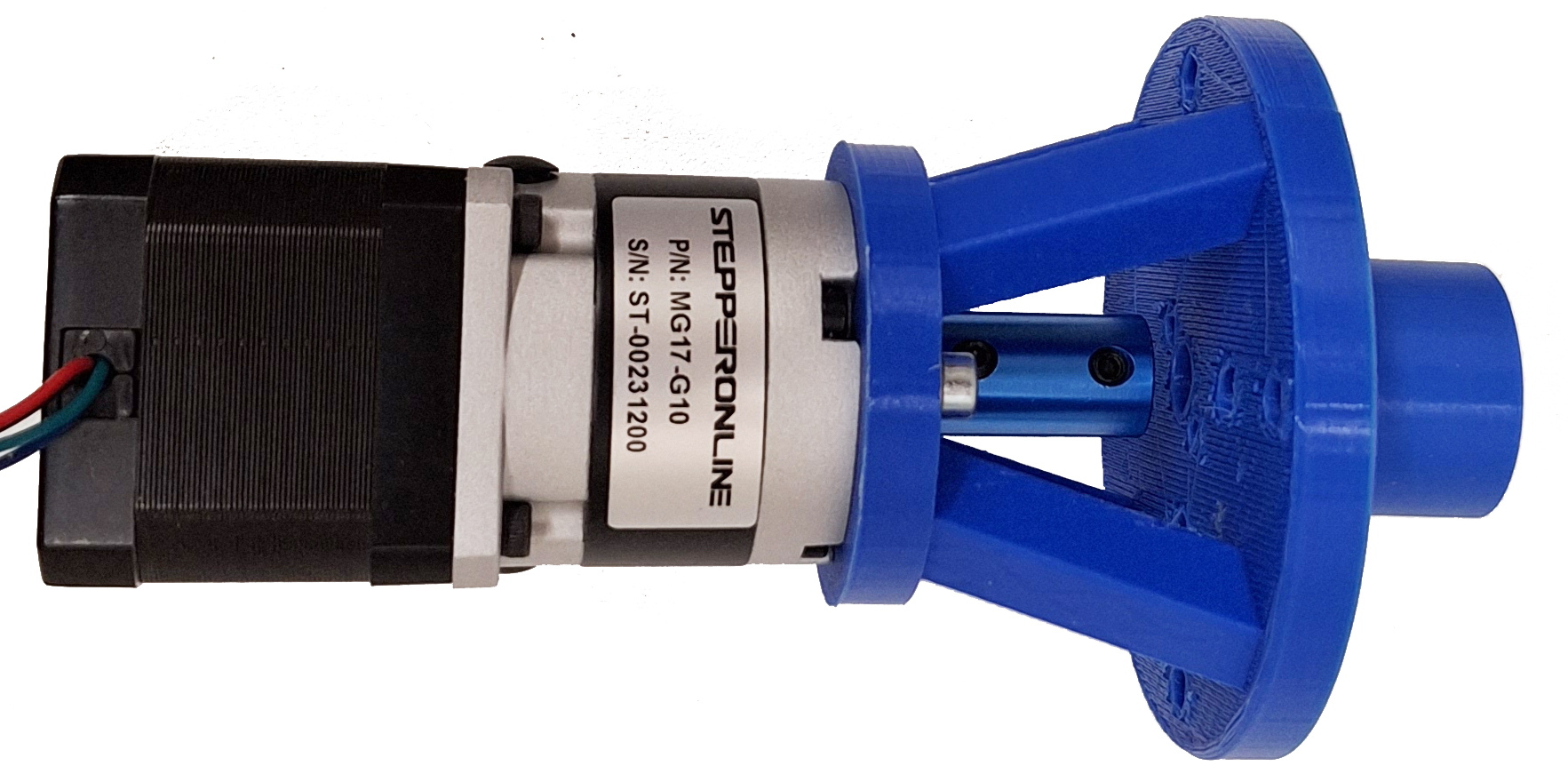

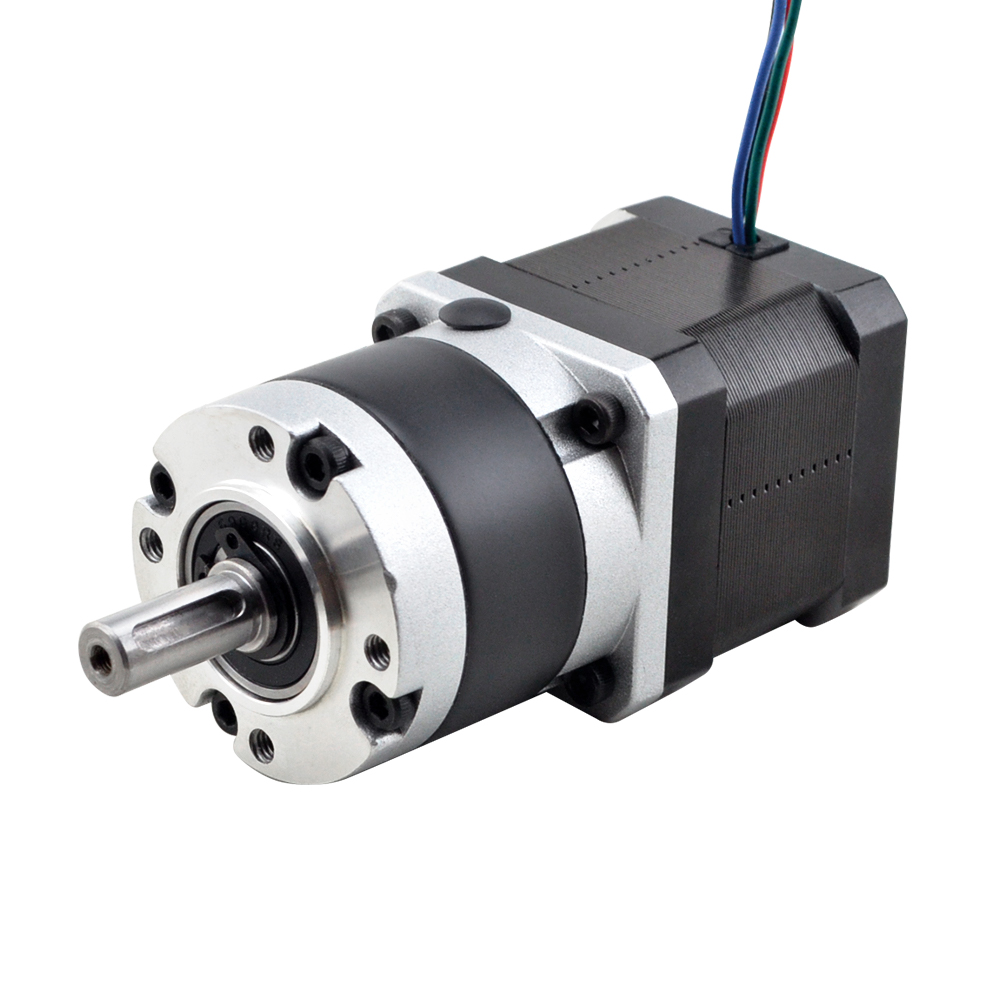

1 × SchrittmotorNEMA 17, Typ 17HS15-1584S-MG10, mit 10:1-Planetengetriebe · Stepperonline
1 × Wellenkupplung7 mm auf 8 mm · Bezugsquelle

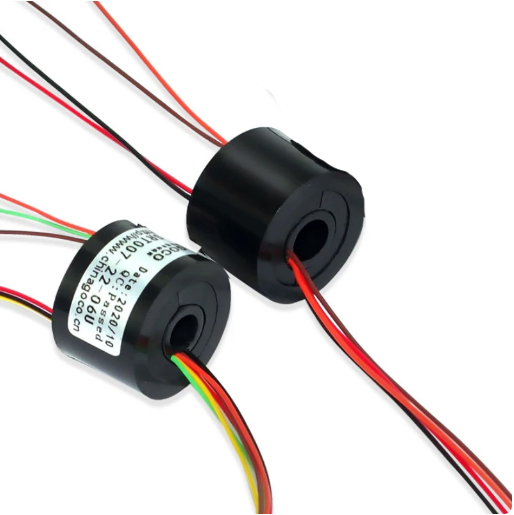

1 × SchleifringMST007-22-04U (4-polig) oder MST007-22-06U (6-polig)

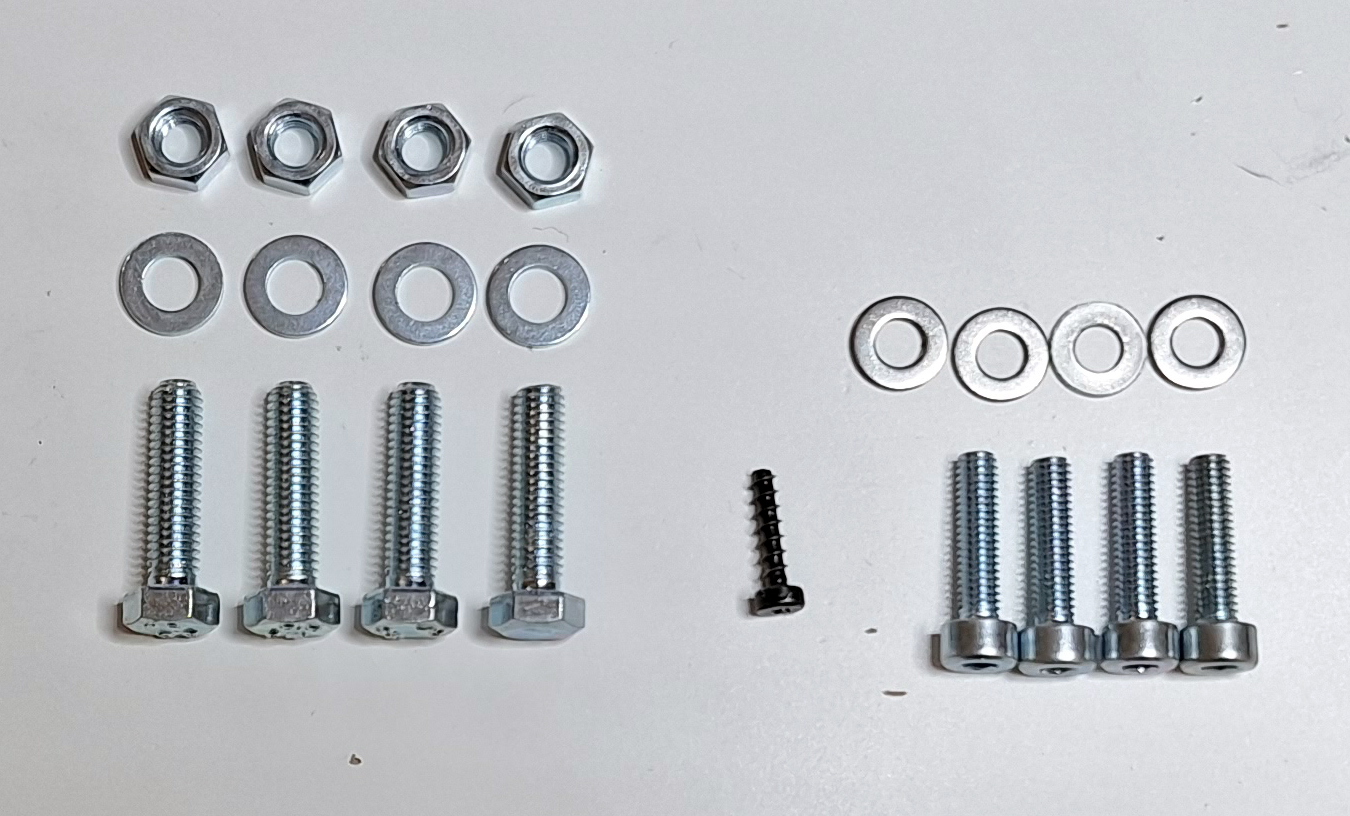

Schrauben und Befestigung4 × M5×20 mit Scheiben und Muttern, 4 × M4-Zylinderschrauben mit Scheiben sowie eine passende Dyson-Schraube für die Brückenmontage
KlebstoffGeeigneter 2K-Epoxykleber für die Haltescheibe und Sensorhalterung
SteuerungIm Projekt verwendet: Step-Control von Fichtelbahn
Montage

Umbau in sechs Schritten

01

Brücke und Schleifkontakte ausbauen

Die Brücke von der Grube abnehmen. Haltering und Motorhalterung zunächst provisorisch zusammenschrauben, anschließend die vorhandenen Schleifkontakte aus der Grube entfernen.

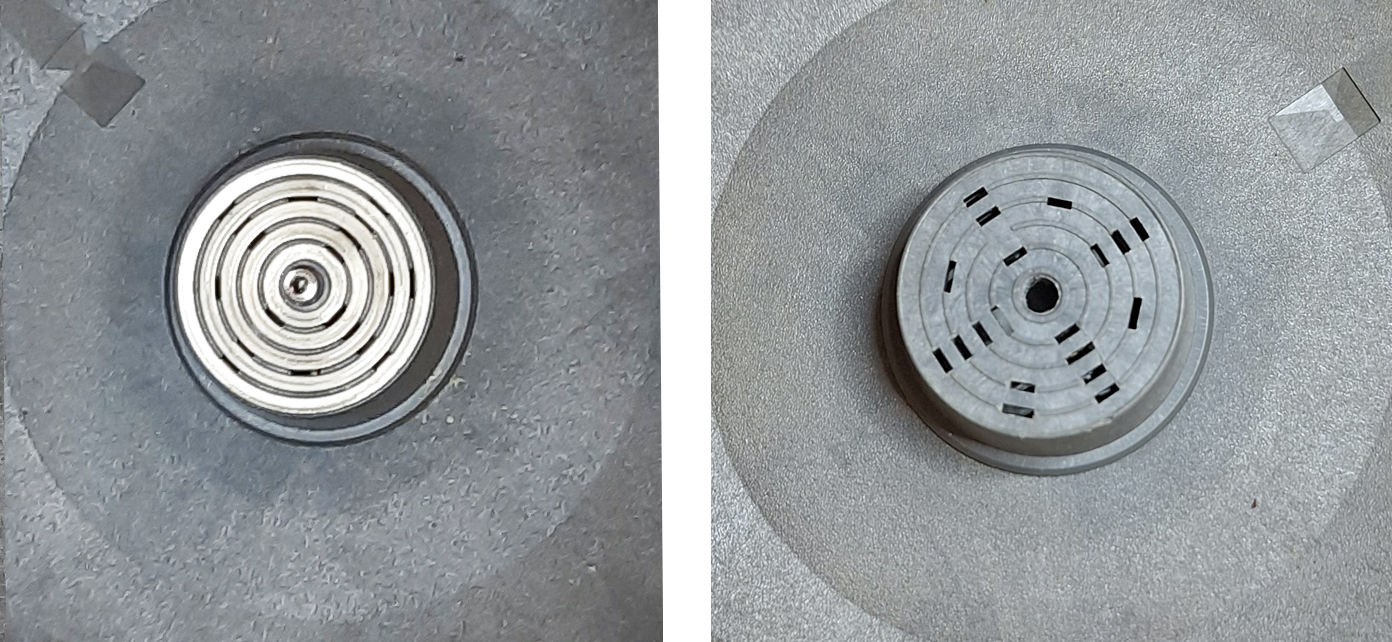

Ausgebaute Schleifkontakte der Fleischmann-Drehscheibe
02

Grubenmittelteil anpassen

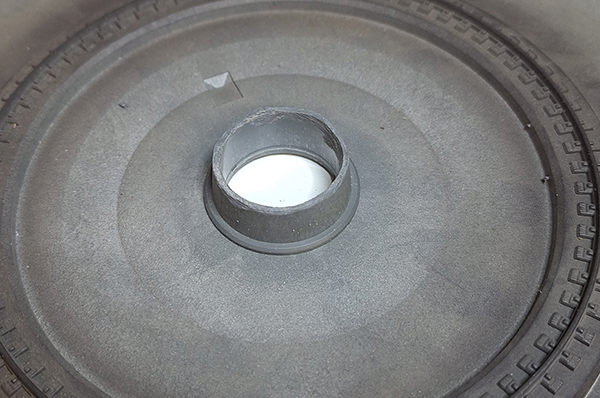

Vom Grubenmittelteil rund 3 mm abtrennen – nur so weit, dass die gedruckte Motorhalterung anschließend plan anliegt. Langsam arbeiten und zwischendurch mehrfach anpassen.

03

Haltescheibe und Sensorhalterung verkleben

Die Haltescheibe mit 2K-Epoxykleber an der Grube befestigen. Die provisorisch montierte Motorhalterung übernimmt dabei die Zentrierung. Danach die Sensorhalterung ankleben und den Kleber vollständig aushärten lassen.

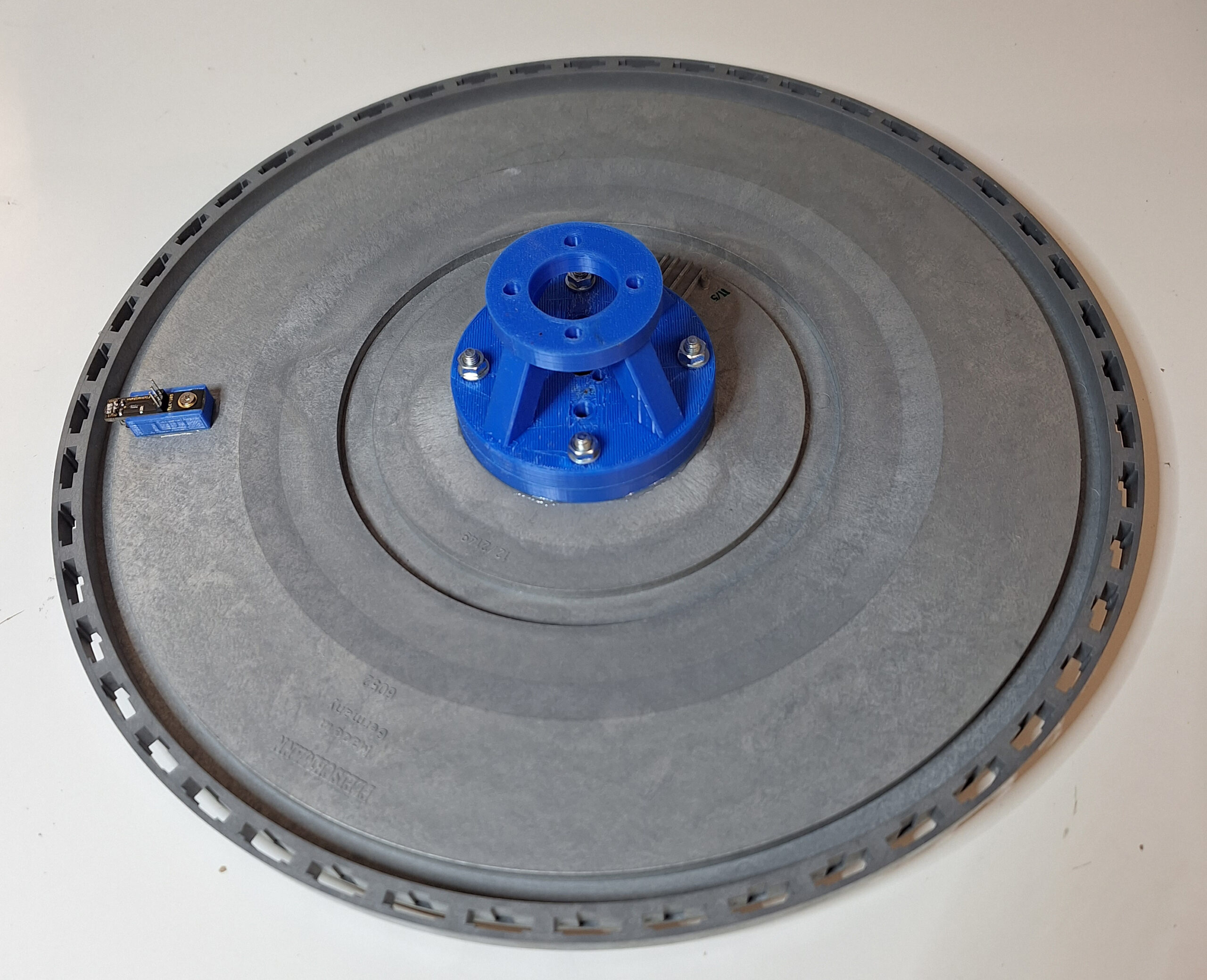

Montage der Haltescheibe und Sensorhalterung
04

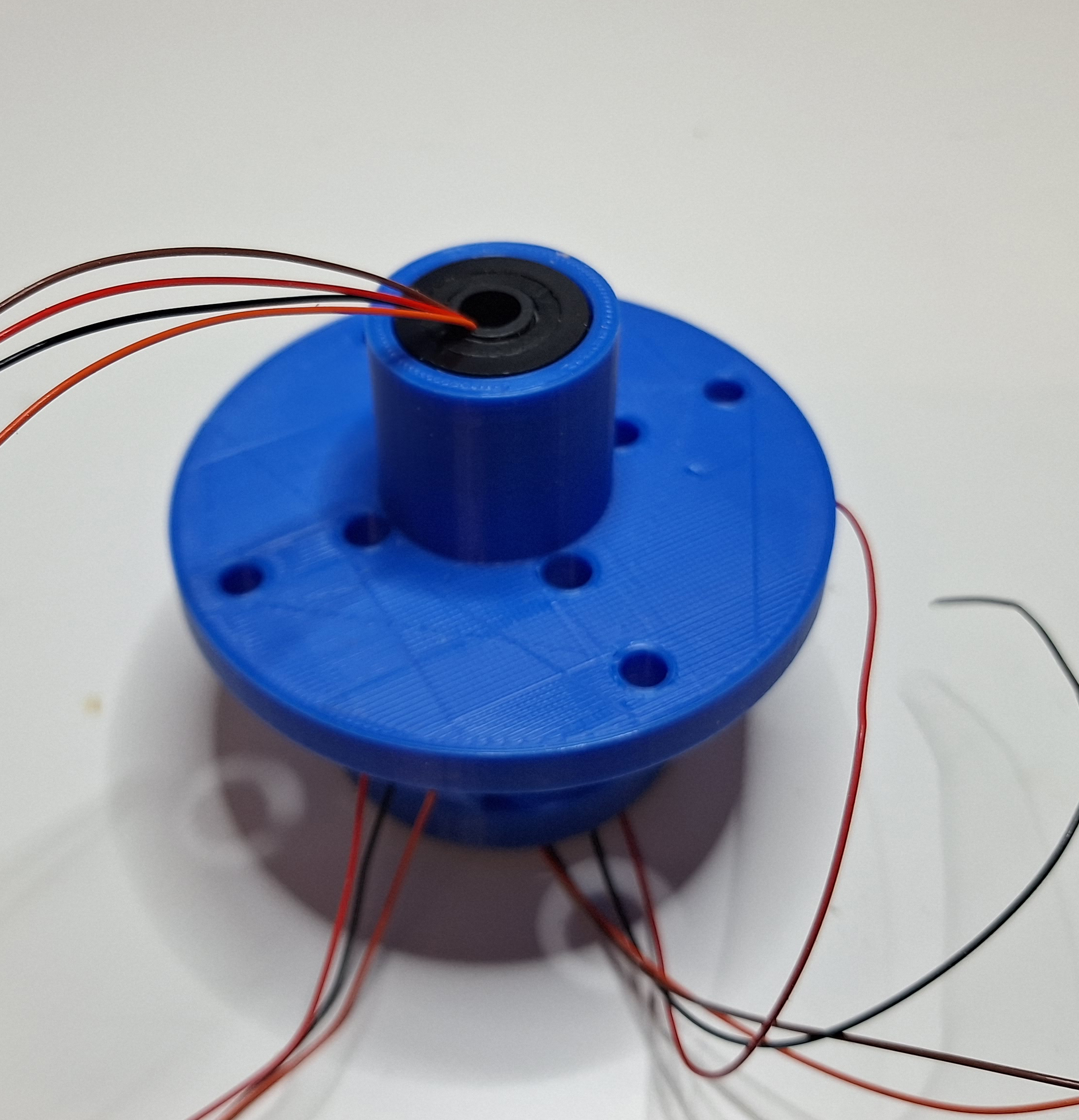

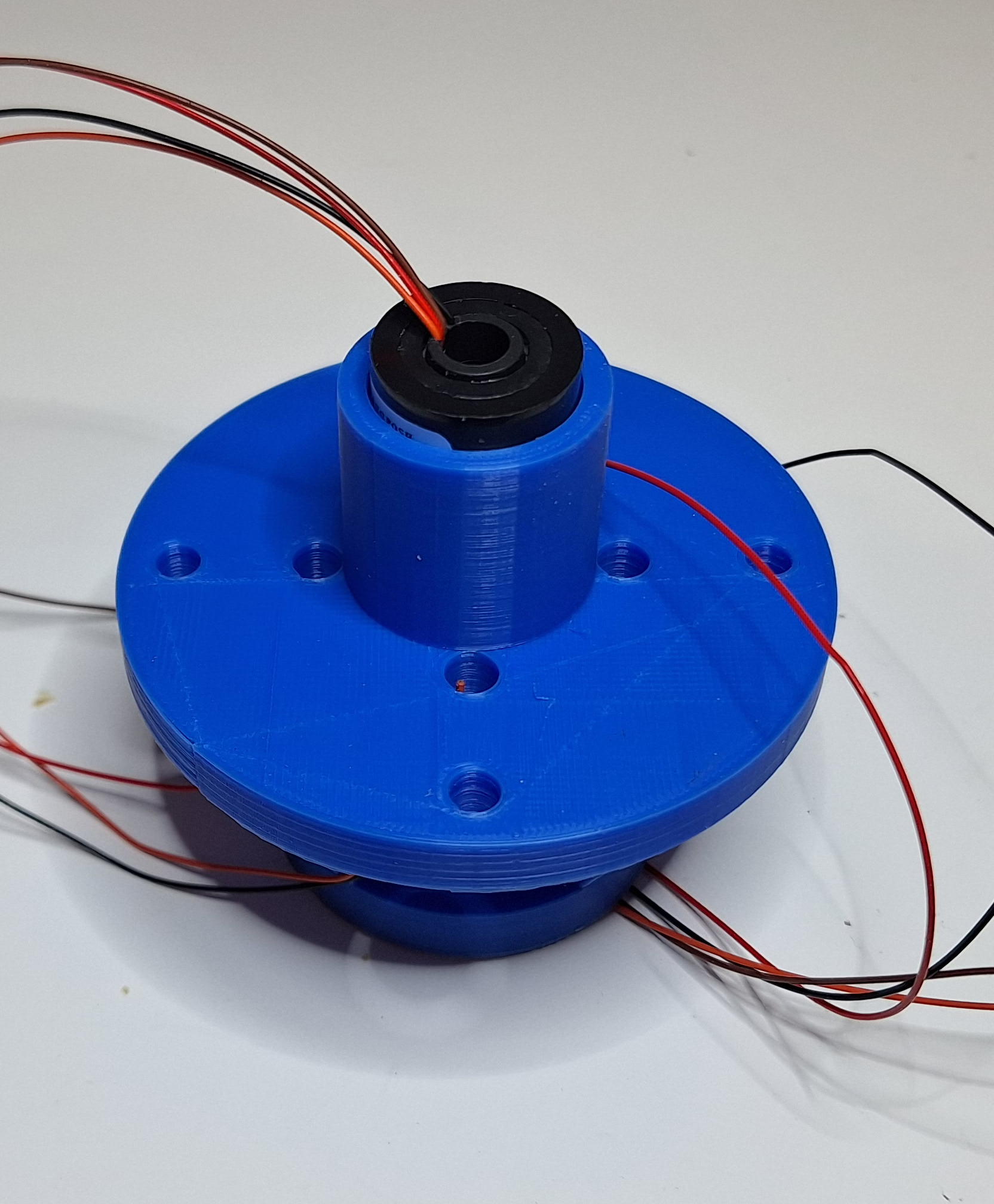

Schleifring einsetzen

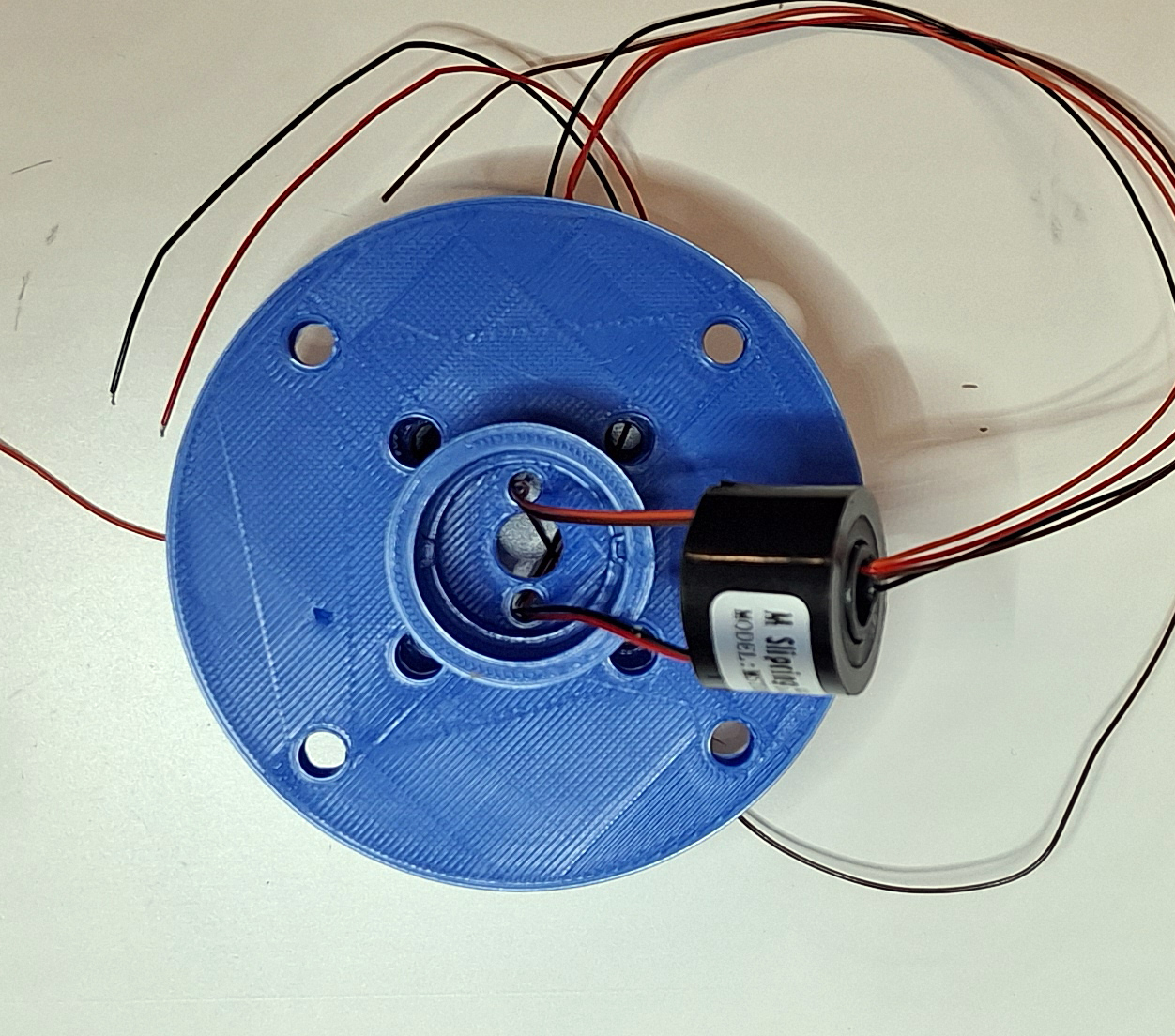

Beide Kabelstränge durch die kleineren Öffnungen führen. Den Schleifring einschieben und vorsichtig nach links und rechts drehen, bis er in den Rastnasen einrastet und bündig sitzt.

05

Motor montieren

Die 7/8-mm-Wellenkupplung auf dem Motor befestigen. Danach den NEMA-17-Schrittmotor mit den vier M4-Schrauben an der Motorhalterung montieren und die komplette Einheit wieder an der Grube befestigen.

06

Brücke vorbereiten und einsetzen

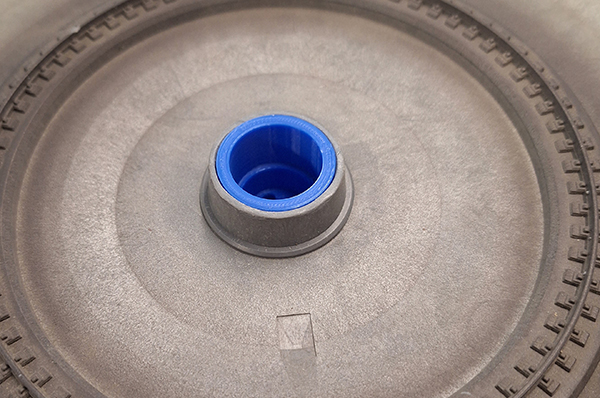

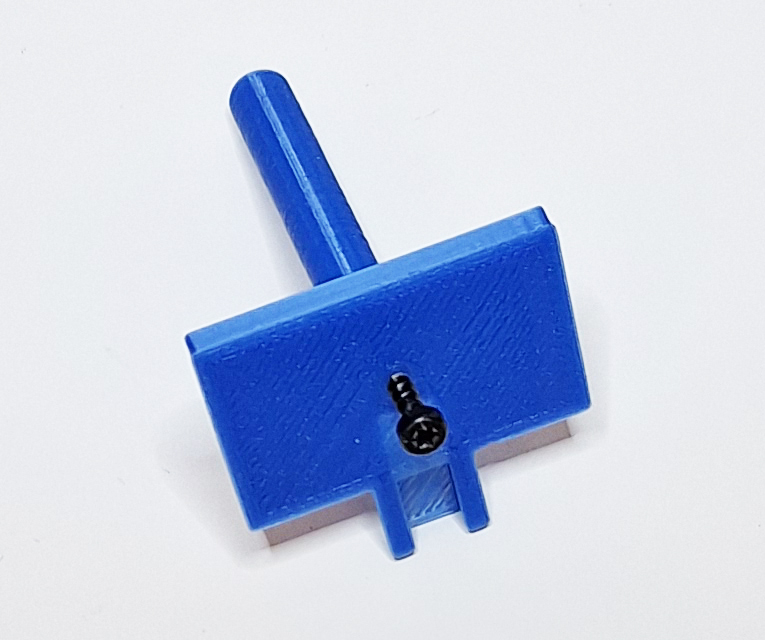

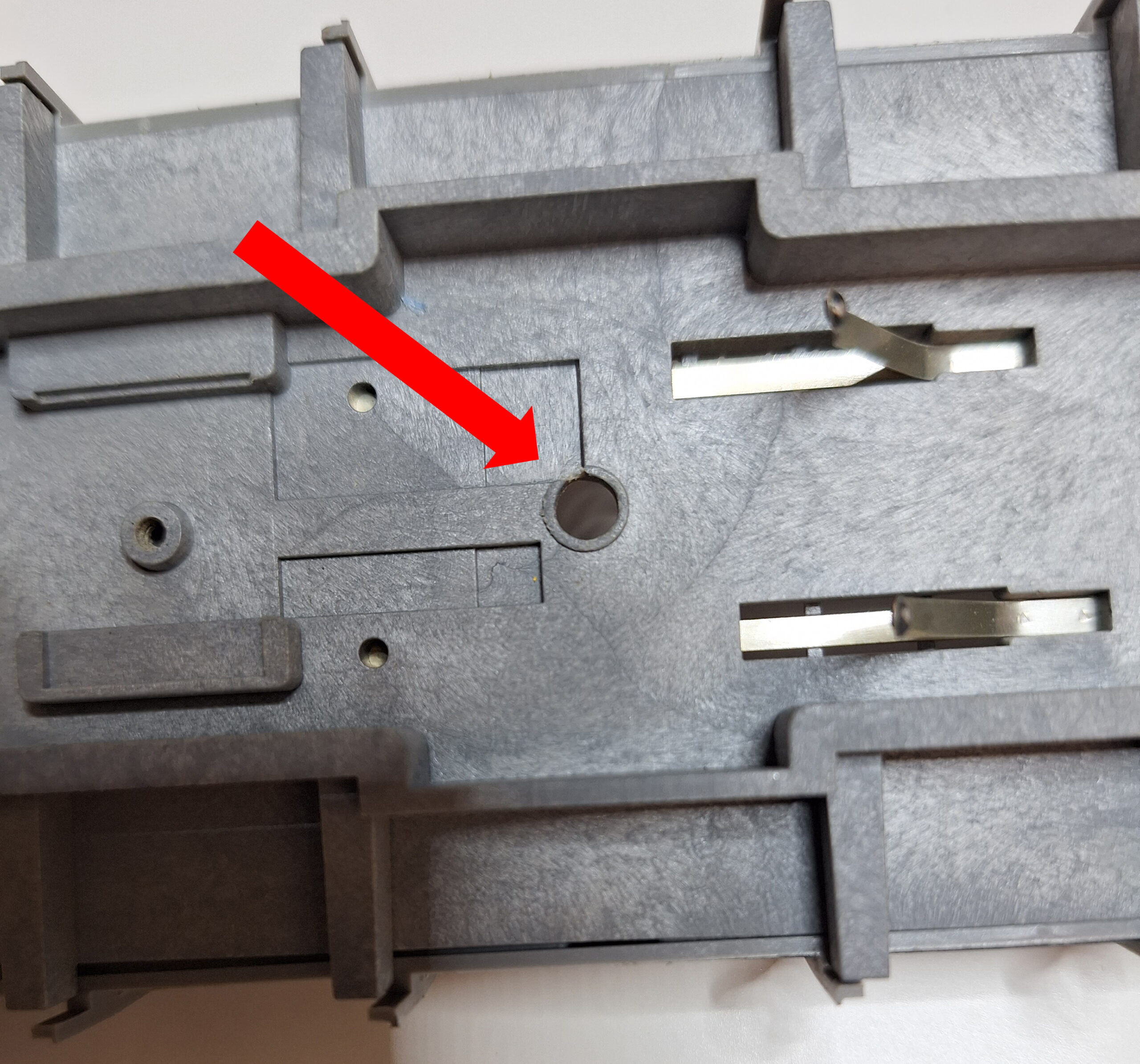

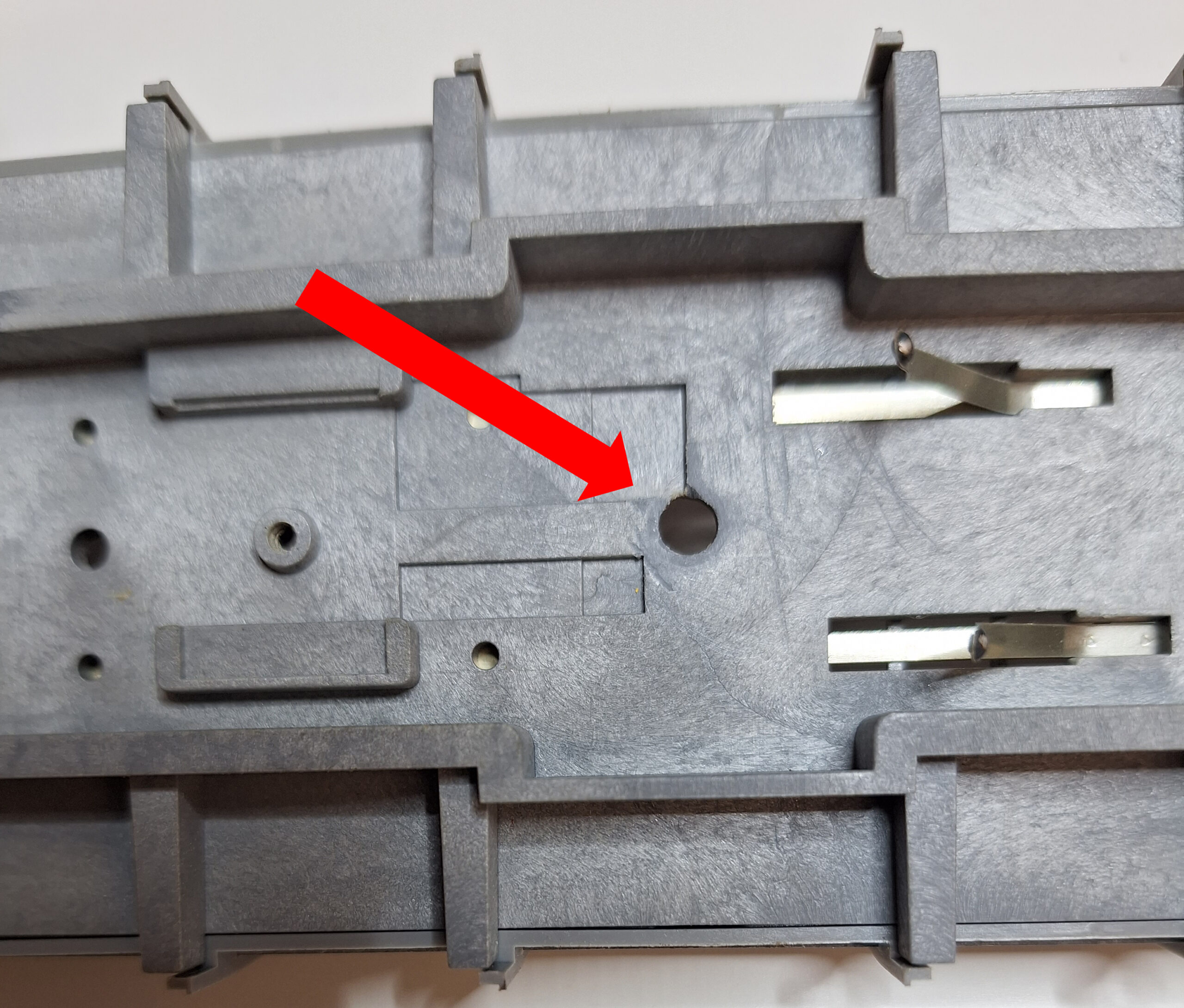

Originalmotor und Anschlussplatte entfernen. Die Erhöhung rund um das Mittelloch vorsichtig abschleifen oder abfräsen. Mit der Dyson-Schraube behutsam ein Gewinde in der gedruckten Brückenwelle formen, danach die Kabel durchführen und die Welle bis zum Anschlag einsetzen.

Brücke aufsetzen, Schraube nur so weit anziehen, dass sie sich frei dreht, und zuletzt die Wellenkupplung festziehen.

Steuerung

Mechanik fertig – jetzt wird positioniert

Nach Abschluss des mechanischen Umbaus kann die Drehscheibe mit einer geeigneten Schrittmotorsteuerung eingerichtet werden. Bei diesem Projekt kommt die Step-Control von Fichtelbahn zum Einsatz.

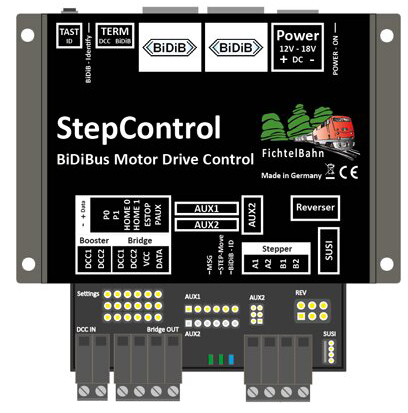

Step-Control-Steuerung von Fichtelbahn
Kostenloses Downloadpaket

3D-Druckteile für den Umbau

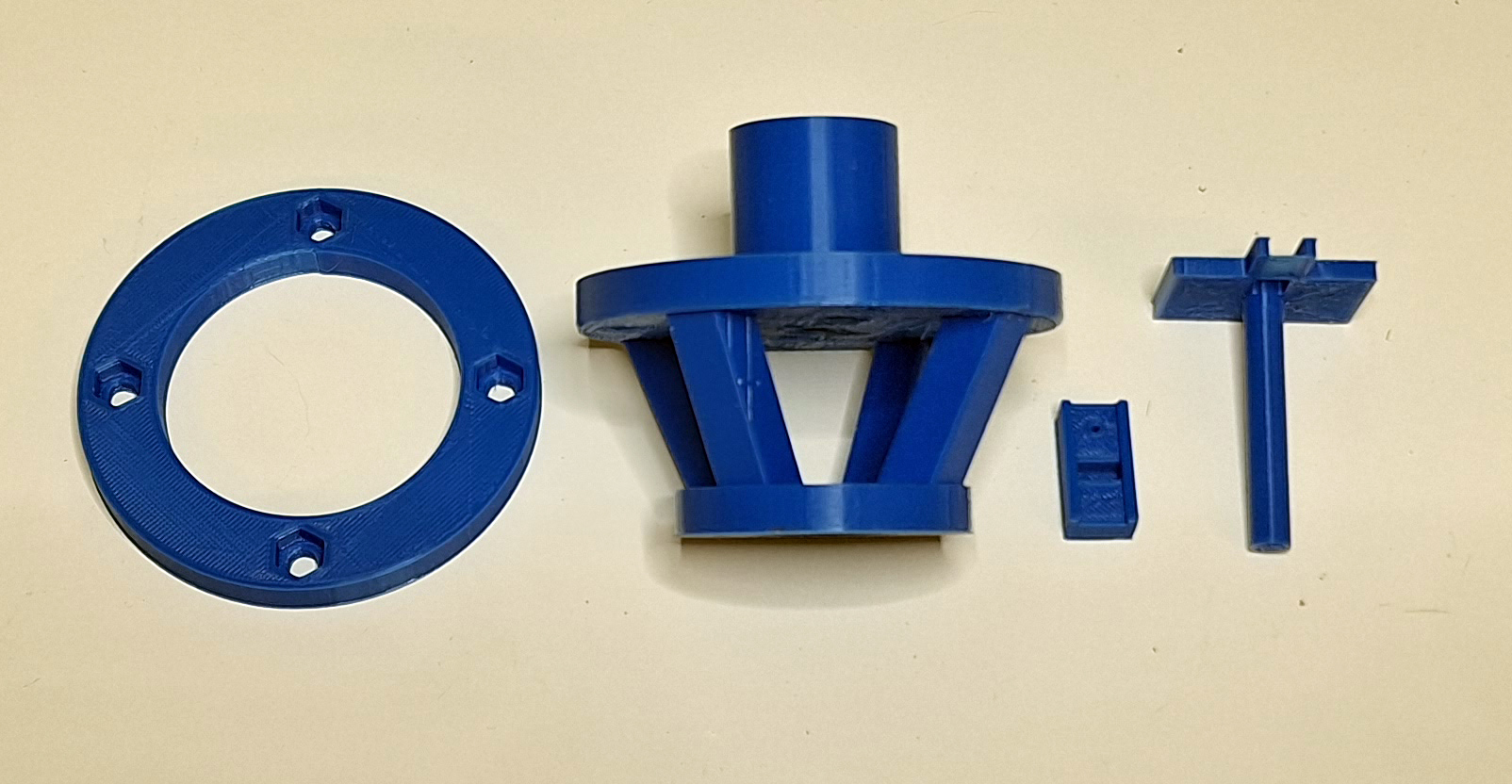

Das Paket enthält die von Peter Gardowsky konstruierten Bauteile für Motorhalterung, Haltescheibe und die mechanische Anpassung der Fleischmann-H0-Drehscheibe.

RAR-Datei herunterladen
Haftungshinweis: Der Umbau erfolgt auf eigene Gefahr. Für Schäden an Drehscheibe, Elektronik oder anderen Komponenten sowie für die Vollständigkeit dieser Anleitung wird keine Haftung übernommen. Produkt- und Händlernamen dienen ausschließlich der Beschreibung der verwendeten Komponenten.
